Подключение генератора на постоянных магнитах к мотоблоку — позволяет значительно увеличить срок службы электрических компонентов. При правильном подключении владелец избавляется от неожиданных поломок и снижает расходы на ремонт. В этой статье мы подробно разберём, как своими руками подключить электропроводку дизельного мотоблока так, чтобы избежать неисправностей и продлить срок службы аккумулятора.

Для начала важно понять, какие узлы входят в систему:

• Аккумуляторная батарея — источник питания.
• Силовой выключатель — отвечает за включение и отключение питания.
• Амперметр — показывает уровень заряда и защищает цепь.
• Замок зажигания — три режима: «выключено», «работа» (I–II) и «пуск двигателя» (I–III).
• Реле включения стартера и втягивающее реле — обеспечивают запуск стартера.
• Стартер — обеспечивает запуск двигателя.
• Генератор и регулятор напряжения — отвечают за подзарядку аккумулятора.
• Фара — элемент освещения.

Таким образом, каждая деталь выполняет строго определённую функцию, а надёжность всей системы достигается только при правильной последовательности подключения.

Заключение:

Итак, подключение электропроводки дизельного мотоблока не требует глубоких инженерных знаний. Достаточно следовать схеме и правильно соединить основные элементы: аккумулятор, замок зажигания, реле включения стартера, стартер, регулятор напряжения и фару.

Подключение генератора переменного тока к мотоблокам, мини тракторам.
Как всегда в конструкции любой техники усовершенствуется одни из узлов. На многих мотоблоках и мини тракторах сейчас устанавливается генераторы переменного тока, обладающих более высокой мощности. От правильности подключения генератора зависит долговечность работы аккумулятора и правильности работы электрических узлов.

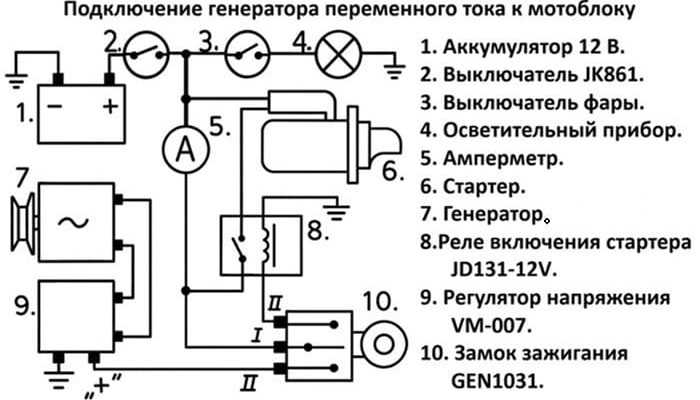

Выше начерчена электрическая схема подключения генератора типа GB/T23923 к мотоблоку или мини трактору.
Подробнее ниже опишем назначение выводов: «+» «-» «N» «F» на задней крышке генератора.
1. «+» положительный вывод аккумулятора.
2. «-» отрицательный вывод аккумулятора.
3. «F» (Field) вывод регулятора напряжения.
4. «N» (Null) вывод средней точки обмоток статора. Служит для управления индикаторной лампой работоспособности генератора, контроля зарядки аккумулятора. В большинстве случаев она не задействована.

В последнее время, мотоблоки модели Зубр, оснащаются дополнительным более мощным генератором. В этой статье постараемся наглядно объяснить как установить генератор на мотоблоках с водяным охлаждением более старых выпусков.

Генератор на мотоблоке — это устройство, предназначенное для выработки электроэнергии, использующее двигатель мотоблока в качестве привода. Такая конструкция полезна в сельском хозяйстве, на дачах и в удалённых районах, где нет постоянного доступа к электрической сети. Дополнительный, мощный генератор дает возможность установки на мотоблок, дополнительных потребителей электроэнергии, таких как: более мощные фары освещения, указатели поворотов прицепа и мотоблока, габаритное освещение и др. Вот несколько ключевых аспектов использования и выбора генератора для мотоблока:

1. Типы генераторов:

— Генератор с постоянным магнитом 12 — 14 В.
— Генератор с обмоткой возбуждения 12 — 14 В.

2. Мощность генератора:

Определяется в ваттах (Вт) или киловаттах (кВт). Важно выбирать генератор, мощность которого соответствует потребностям ваших электроприборов.

3. Подключение генератора:

Прямое подключение к валу отбора мощности (ВОМ): Наиболее распространённый метод, позволяющий использовать мощность двигателя мотоблока.
Использование приводного ремня: Генератор соединяется с мотоблоком с помощью ремня, передающего крутящий момент. Чертеж шкива прилагается.

4. Выбор генератора:

Надёжность и производитель: Предпочтение следует отдавать проверенным производителям и моделям с хорошими отзывами.
Совместимость с мотоблоком: Убедитесь, что генератор подходит к вашему мотоблоку по креплениям и характеристикам.

5. Установка и эксплуатация:

Следуйте инструкциям производителя по установке и обслуживанию генератора.
Регулярно проверяйте состояние ремней, соединений и проводки.
Не забывайте о техническом обслуживании мотоблока и самого генератора.

6. Примеры использования:

— Электроснабжение в полевых условиях.
— Освещение и питание бытовых приборов на даче.

Генератор мотоблока — это практичное решение для обеспечения автономного электроснабжения в самых различных условиях.
