Описание
Бесщёточный тяговый электродвигатель постоянного тока MZ60/72V35HFB — предназначен для ремонта электротрициклов, грузовых карго-мопедов и другого лёгкого электротранспорта с системой питания 60/72 В. Используется для замены изношенного или неисправного двигателя и восстановления работы привода.
Подходит для грузового и пассажирского электротранспорта, используемого в хозяйстве, доставке товаров и ежедневных поездках. Ребристый корпус способствует отводу тепла, а выходной вал с косозубой шестернёй обеспечивает передачу крутящего момента на совместимый редуктор.
Перед покупкой необходимо проверить размеры корпуса, расположение крепёжных отверстий, параметры шестерни, совместимость контроллера и электрических разъёмов. Установка требует правильного подключения силовых фаз и датчиков Холла. Доставка по всей Молдове.
Технические характеристики:
- Наименование: Тяговый электродвигатель для электротрицикла.
- Маркировка двигателя: MZ60/72V35HFB.
- Дополнительная маркировка: 2800.
- Тип: Трёхфазный бесщёточный электродвигатель постоянного тока (BLDC).
- Номинальное напряжение: 60/72 В.
- Номинальная мощность: 1500 Вт.
- Материал корпуса: алюминиевый сплав.
- Исполнение корпуса: Ребристый, с воздушным охлаждением.

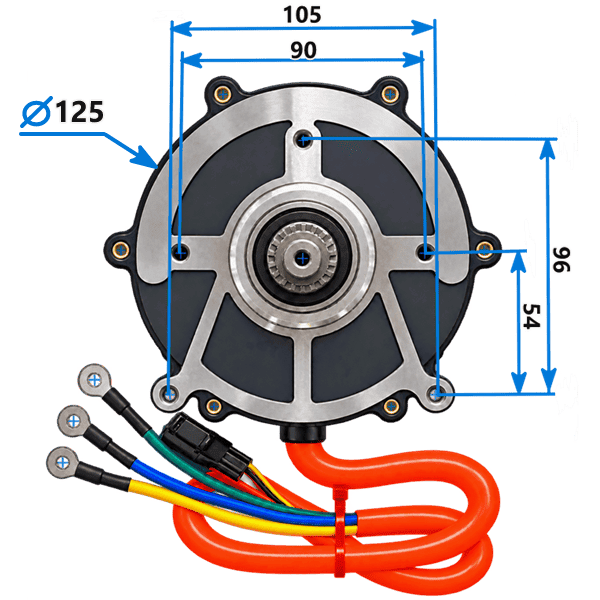

- Крепеж корпуса по ширине: 105 мм.
- Монтажные размеры по ширине: 90 мм.
- Монтажные размеры по высоте: 96 мм и 54 мм.

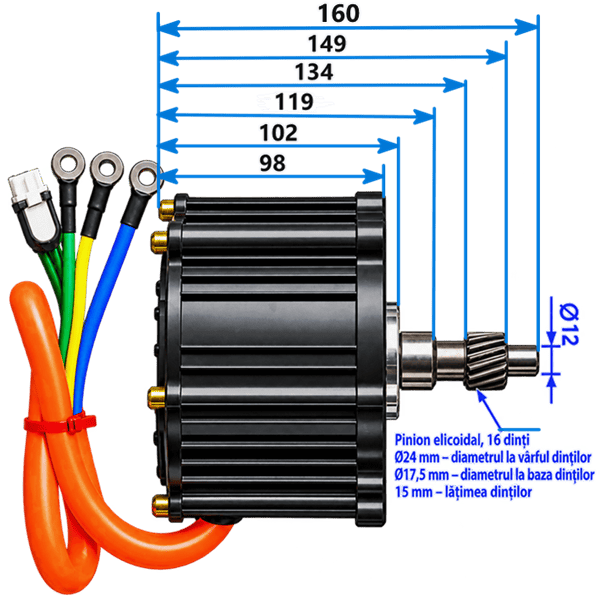

- Длина двигателя с выходным валом: 160 мм.
- Диаметр корпуса двигателя: 125 мм.
- Длина электрического кабеля: 500 мм.
- Дополнительные продольные размеры по чертежу: 149, 134, 119, 102 и 98 мм.
- Расположение выходного вала: По центральной оси двигателя.
- Диаметр конца выходного вала: 12 мм.
- Тип шестерни: Косозубая цилиндрическая.
- Количество зубьев шестерни: 16 шт.
- Наружный диаметр по вершинам зубьев: 24 мм.
- Диаметр по впадинам зубьев: 17,5 мм.
- Ширина зубчатой части: 15 мм.
- Крепление: Фланцевое, через монтажные отверстия.
- Силовые выводы: Три провода с кольцевыми наконечниками.
- Цвета силовых проводов: Жёлтый, зелёный, синий.
- Дополнительный разъём: Для подключения датчиков положения ротора.
- Назначение: Привод электротранспорта с совместимыми редуктором и контроллером.
Распиновка проводов разьема:
- Красный: Питание датчиков Холла +5 В.
- Жёлтый: Сигнал датчика Холла.
- Зелёный: Сигнал датчика Холла.
- Чёрный: Общий провод датчиков GND.
- Синий: Сигнал датчика Холла.
ПРИМЕЧАНИЕ: Подробные технические характеристики, размеры и конструктивные особенности помогут вам сравнить эту запчасть с установленной на вашем электротрицикле Crosser, Yadea, Viper, Geracle, BigMoto, Tronix или другой марки и подобрать подходящий аналог. Перед покупкой проверьте соответствие основных параметров и креплений.
