Описание

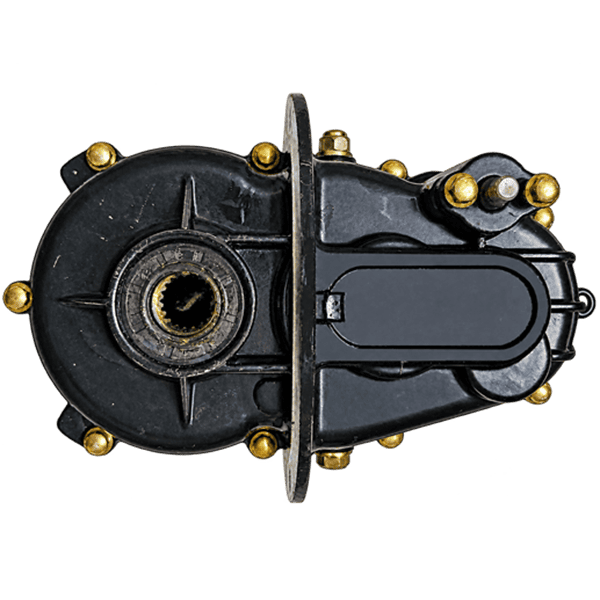

Редуктор с дифференциалом для электротрицикла, 20 шлицев — разработан специально для электротрициклов и легкого грузового электротранспорта. Узел обеспечивает плавную передачу крутящего момента и комфортное управление.
Встроенный дифференциал позволяет ведущим колесам вращаться с разной скоростью в поворотах, что существенно улучшает маневренность, повышает устойчивость техники, снижает износ покрышек и бережет детали трансмиссии от преждевременных нагрузок.
Прочный и герметичный корпус защищает внутренние механизмы от пыли, влаги и грязи, обеспечивая долгий срок службы. Идеальное решение для надежной сборки или ремонта вашего электротранспорта.
Технические характеристики:
- Наименование: Редуктор заднего моста с дифференциалом.
- Назначение: Для электротрициклов.
- Количество шлицев: 20 штук.
- Количество передач 2: пониженная и повышенная.
- Передаточное отношение повышенной передачи: 1:9,3.
- Передаточное отношение пониженной передачи:
- Переключение передач: Механическое.
- Межосевое расстояние: 137 мм.

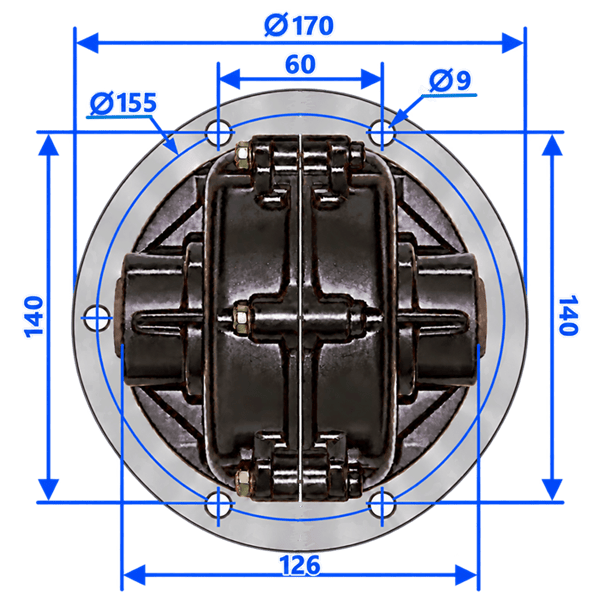

- Диаметр монтажного фланца: 170 мм.
- Диаметр окружности расположения отверстий фланца: 155 мм.
- Количество крепёжных отверстий фланца: 5 штук.
- Диаметр крепёжных отверстий фланца: 9 мм.
- Расстояние между центрами верхней пары отверстий фланца: 60 мм.
- Расстояние между центрами верхнего и нижнего отверстий фланца по вертикали: 140 мм.
- Ширина корпуса по указанному на чертеже размеру: 126 мм.

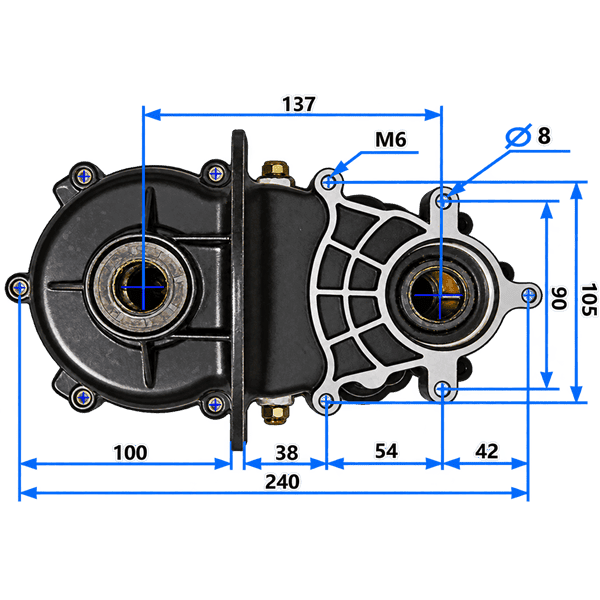

- Расстояние между центрами крайних креплений на основном виде: 240 мм.
- Участки размерной цепи на основном виде: 100 / 38 / 54 / 42 мм.
- Расстояния между центрами крепёжных отверстий справа по вертикали: 90 и 105 мм.
- Диаметр отверстия, отмеченного на основном виде: 8 мм.
- Резьба отверстия, отмеченного на основном виде: М6.

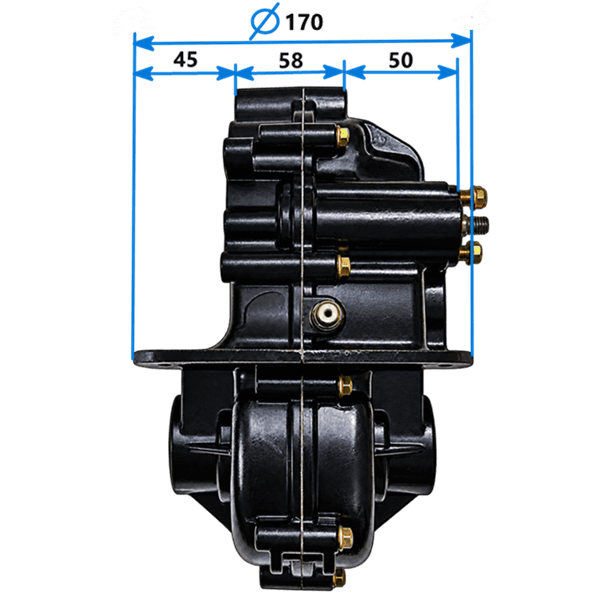

- Размеры на боковом виде: 45 / 58 / 50 мм.
