Описание
Ручка газа с датчиком Холла, переключателями D/R и 1-2-3 — это универсальная ручка газа для электротранспорта с интегрированным датчиком Холла и блоком управления. Конструкция объединяет управление ускорением, выбор направления движения, переключение режимов скорости и стояночный тормоз.
Корпус выполнен из прочного износостойкого пластика, рукоятка имеет рельефную поверхность для удобного и надёжного управления. Подключение осуществляется через отдельные разъёмы, что упрощает монтаж и замену штатного блока. Подходит для ремонта и модернизации электроскутеров, электровелосипедов, трициклов и другой техники с совместимым контроллером.
Технические характеристики:
- Тип: Ручка газа с датчиком Холла.
- Управление: Поворотная ручка.
- Датчик: Холла.
- Питание датчика: +5 В.
- Сигнал датчика: 0,8–4,2 В.
- Масса датчика: GND.
- Переключатель направления: D / R.
- Количество контактов D/R: 2 шт.
- Переключатель скорости: 1 / 2 / 3.
- Количество контактов 1-2-3: 3 шт.
- Переключатель стояночного тормоза: P.
- Количество контактов P: 2 шт.
- Длина проводов: 60 см.
- Количество основных разъёмов: 4 шт.
- Материал корпуса: Пластик.
- Цвет: Чёрный.
- Тип установки: На руль.
- Назначение: Электротранспорт.
- Подключение: Через штатные разъёмы.

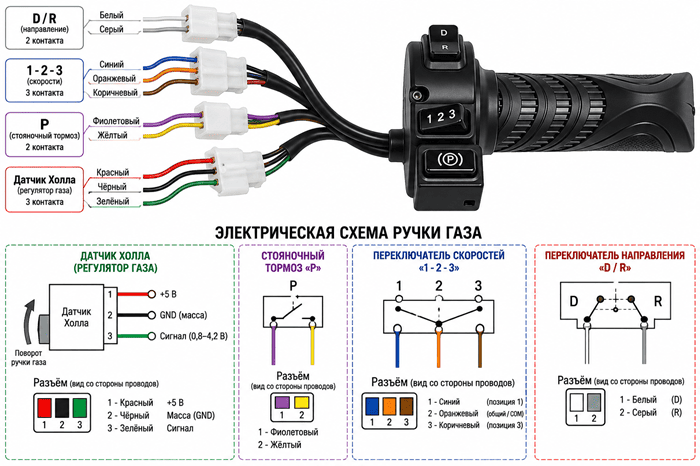

Распиновка проводов:
Датчик Холла:
- 🔴 Красный — +5 В.
- ⚫ Чёрный — масса (GND).
- 🟢 Зелёный — сигнальный провод.
Стояночный тормоз P:
- 🟣 Фиолетовый.
- 🟡 Жёлтый.
Переключатель 1-2-3:
- 🔵 Синий — контакт 1.
- 🟠 Оранжевый — общий контакт.
- 🟤 Коричневый — контакт 3.
Переключатель D/R:
- ⚪ Белый — D.
- ⚙️ Серый — R.
Подходит для установки на: электрические скутеры, электромотоциклы, электрические трициклы, электроквадроциклы, другую мототехнику с совместимой электрической системой.
