Descriere
Manetă accelerație Hall 1-2-3 D/R pentru vehicule electrice – este concepută pentru controlul vehiculelor electrice și integrează mai multe funcții într-o singură unitate compactă. Maneta rotativă oferă un control simplu și lin al accelerației datorită senzorului Hall integrat. Comutatorul 1-2-3 vă permite să selectați un mod de limitare a vitezei în funcție de condițiile de condus.
Un comutator D/R separat este utilizat pentru a selecta deplasarea înainte sau înapoi. Comutatorul găzduiește și controlul iluminării. Suprafața texturată ergonomică asigură o prindere sigură și o utilizare confortabilă pe perioade lungi de utilizare. Pre-cablată cu conectori pentru o conexiune minimă la un controler compatibil pentru vehicule electrice.
Specificații tehnice:
- Sfat: Mâner de accelerație cu senzor Hall.
- Scop: Tricicletă electrică/transport electric.
- Instalare: Pe ghidon.
- Diametrul interior al șeii: 22,2 mm.
- Lungimea totală a mânerului: 115 mm.
- Lungimea brățării: 620 mm (62 cm).
- Controlul vitezei: Senzor Hall.
- Schimbător de viteze cu 3 poziții: 1–2–3.
- Comutator de direcție: D/R (înainte/înapoi).
- Compatibilitate: Vehicule electrice cu cablajul corespunzător diagramă.
- Întrerupător de lumină: 3 poziții.
- Conector principal: 9 pini, 8 contacte instalate.
- Conector senzor Hall: 3 pini.

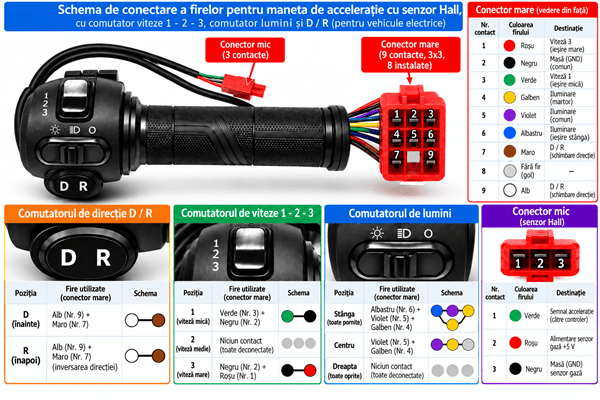

Cod culoare fir:
🔌 Conector roșu mare (9 pini, 8 instalați) — principal
- 🔴 Roșu (#1) — Viteza 3, mare.
- ⚫ Negru (#2) — Comună schimbare viteze.
- 🟢 Verde (#3) — Viteza 1, mică.
- 🟡 Galben (#4) — Fir comutator lumini.
- 🟣 Mov (#5) — Comună comutator lumini.
- 🔵 Albastru (nr. 6) — Fir comutator lumini.
- 🟤 Maro (nr. 7) — Direcția D/R comutator.
- Nu. 8 — Contact lipsă (gol).
- ⚪ Alb (nr. 9) — Comutator direcție D/R.
🔌 Conector roșu mic (3 contacte) — Senzor Hall al mânerului de accelerație.
- 🔵 Albastru — Fir de semnal al accelerației, transmite poziția mânerului de accelerație către controler.
- 🔴 Roșu — Alimentare senzor Hall +5 V.
- ⚫ Negru — Masă GND pentru senzorul de efect Hall.
Funcționare comutator:
- Viteza 1 — 🟢 verde + ⚫ negru închis.
- Viteza 2 — contacte nu închis.
- Viteza 3 — ⚫ negru + 🔴 roșu închis.
- D (înainte) — ⚪ alb + 🟤 maro deschis.
- R (înapoi) — ⚪ alb + 🟤 maro închis.
- Lumină, poziție stângă — 🔵 albastru + 🟣 violet + 🟡 galben închis.
- Iluminare, poziție mijlocie — 🟡 galben + 🟣 violet închis.
- Iluminare, poziție dreapta — contacte neînchise.
